Рейтинг стабилизаторов напряжения
Сегодня на рынке электрооборудования представлены разные типы стабилизаторов напряжения. Большой ассортимент часто создает определенные сложности в выборе подходящего устройства для дома или производства.
В этой статье мы постараемся решить эту проблему и представить вашему вниманию рейтинг стабилизаторов напряжения, основанный на их принципе действия, а также достоинствах и недостатках каждого типа устройств, чтобы вы могли сделать осознанный и оптимальный для вас выбор.
Представленный рейтинг стабилизаторов позволяет получить общее представление обо всех достоинствах и недостатках того или иного типа устройства. Если вам необходима помощь в выборе, закажите обратный звонок и наши специалисты вас проконсультируют и ответят на все возникшие вопросы.

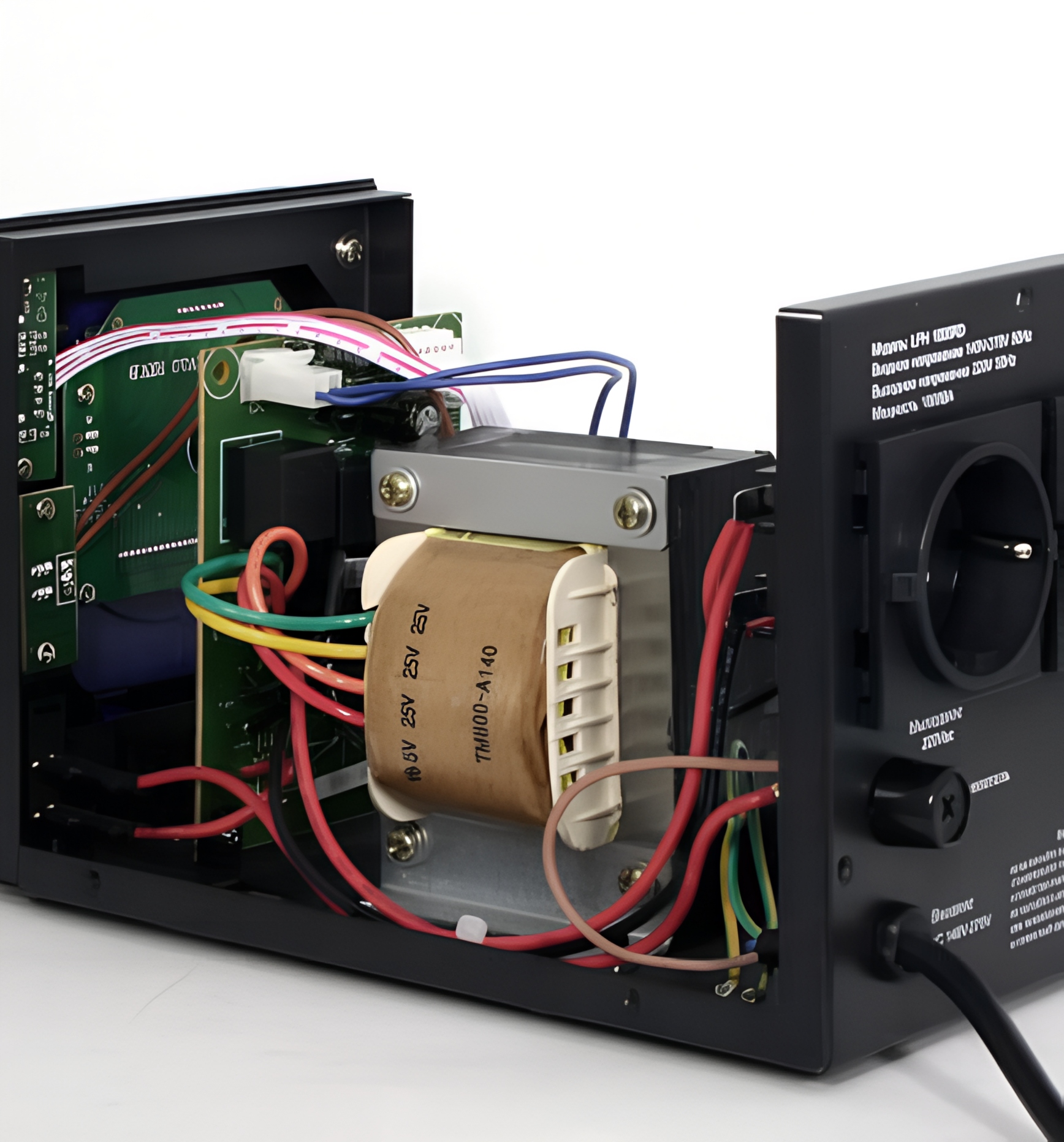

Релейные стабилизаторы
Релейные или ступенчатые стабилизаторы используют в конструкции силовой трансформатор, у которого есть несколько выходов вторичной обмотки. В стабилизаторе есть плата управления, которая мониторит показатели электросети.
Если параметры напряжения выходят за границы допустимых значений, происходит регулировка выходного напряжения в автоматическом режиме путем переключения обмоток с помощью реле, нагрузка подключается именно на тот вывод, где напряжение по минимуму отличается от заданного.
Преимущества
– простота конструкции
– доступная стоимость
Недостатки
– ступенчатая регулировка
– моргание или недостаточная яркость света в помещении
– ощутимые искажения формы синусоиды тока нагрузки при высоком входном напряжении из-за магнитного насыщения сердечника
– слабая нагрузочная способность рабочих контактов реле
– высокий уровень шума
– низкий запас мощности
– точность регулирования (до 10%)

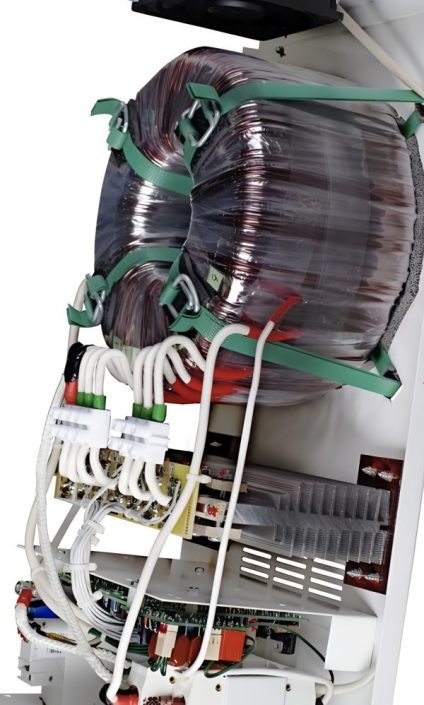

Электронные (тиристорные) стабилизаторы
Электронные стабилизаторы аналогичны устройствам, работающим на электромагнитных реле, в них ступенчатые переключения обмоток автотрансформатора осуществляются с помощью полупроводников. Существует несколько вариантов электронных схем, которые в автоматическом режиме переключают коэффициент трансформации. Самыми распространенными сегодня на рынке стали устройства, где за регулирование электронапряжения отвечают тиристоры Благодаря им обеспечивается высокая скорость переключения.
Также существуют стабилизаторы, работающие на основе симистора, состоящего из двух тиристоров с объединенными управляющими электродами Этот компонент позволяет пропускать ток в двух направлениях и обеспечивает тем самым более высокий КПД.
Преимущества
– широкий диапазон стабилизации
– высокое быстродействие
– компактные размеры
– приемлемая точность стабилизации (±1-5%)
Недостатки
– ступенчатость регулирования, особенно в бюджетных моделях, что сказывается на точности и плавности стабилизации
– стоимость выше средней
– низкая помехоустойчивость
– неустойчивость при работе с реактивной нагрузкой
– дорогостоящий ремонт

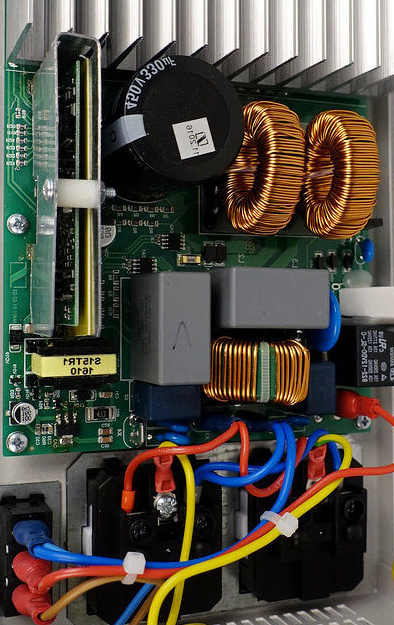

Инверторные стабилизаторы
Работа инверторных стабилизаторов основана на двухэтапной схеме регуляции напряжения на выходе. Во время первого этапа переменный входной ток преобразуется в постоянный, во время второго этапа из полученного постоянного тока снова генерируется переменное напряжение. Автоматическая регулировка осуществляется на первом этапе, как и функции ступени стабилизации.
Каскадное преобразование тока может быть реализовано в нескольких вариантах, соответствующих тому или иному подклассу инверторных стабилизаторов. Самыми популярными считаются ШИМ-устройства и стабилизаторы на IGBT-транзисторах.
Преимущества
– высокая скорость реакции
– компактные размеры из-за отсутствия силового трансформатора
– плавная регулировка
– широкий диапазон работы
– нейтрализация скачков напряжения и импульсных помех
Недостатки
– плохая перегрузочная способность, в т. ч. кратковременная (не более 25–50% на протяжении 1–2 с)
– увеличенный риск отказа из-за сложности конструкции
– стоимость выше средней
– дорогостоящий ремонт
– отсутствие промышленной линейки мощностей

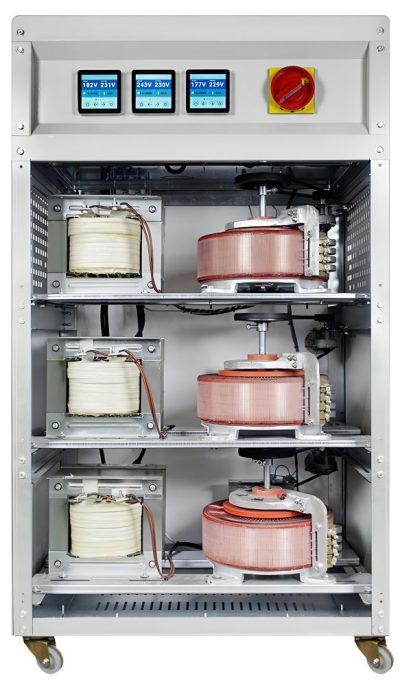

Электромеханические стабилизаторы
Стабилизаторы напряжения с электромеханическим методом регулирования пользуются заслуженной популярностью благодаря простоте конструкции и высокому уровню надёжности промышленных серий от европейских производителей.
Работа этого типа устройств обеспечивается посредством электродвигателя, размещенного на автотрансформаторе. Регулирование напряжения осуществляется посредством электронного блока управления на базе микропроцессора. При колебаниях сетевого напряжения контроллер передает команду на сервопривод, передвигающий токосъёмную каретку с особопрочными металлографитовыми роликами, которая быстро и плавно перемещается по виткам обмотки автотрансформатора, поддерживая необходимые значения выходного напряжения.
Этот тип стабилизаторов обеспечивает высокую точность стабилизации (до 1%) — один из ключевых параметров, определяющих потребительские качества стабилизаторов напряжения. Также такой алгоритм регулирования обеспечивает высокую чистоту выходного сигнала и плавную регулировку напряжения.
Преимущества
– высокая точность стабилизации (до 1%)
– плавная регулировка
– идеальная синусоида выходного напряжения для корректной работы сложных электронных устройств
– работа даже при резких скачках напряжения, тока и импульсных помехах в сети
– высокая износоустойчивость конструкции (благодаря использованию металлографитовых роликов)
– работа при отрицательных температурах
– наличие промышленных линеек с высокой мощностью
Недостатки
– сниженные показатели быстродействия (в более дорогих и современных моделях этот недостаток устранен)
– стоимость выше среднего
– высокие весогабаритные показатели
